¶ Описание устройства
Автономный измеритель-коммутатор ROSSMA IIOT-AMS MODBUS Ex Stand-alone предназначен для самостоятельного опроса промышленных датчиков и контроллеров по интерфейсу RS-485 (протокол Modbus RTU) с последующей беспроводной передачей полученных данных по сетям LoRaWAN или NB-IoT.
Устройство работает автономно от встроенного элемента питания и может эксплуатироваться во взрывоопасных зонах (маркировка взрывозащиты 1Ex e IIC T4 Gb X).
Рис. Внешний вид измерителя-коммутатора ROSSMA IIOT-AMS MODBUS Ex Stand-alone
¶ Для работы со следующими датчиками
¶ ✅ Датчики давления
- Метран-100, 150, 300 (давление, разрежение, разность давлений)
- Сапфир-22 (давление избыточное, абсолютное)
- Rosemount 3051 (давление, расход)
- ОВЕН ПД100 (универсальный преобразователь давления)
- Endress+Hauser (Cerabar, Deltapilot)
- Другие датчики давления с интерфейсом RS-485 и протоколом Modbus RTU
¶ ✅ Датчики температуры
- Метран-286 (интеллектуальный датчик температуры)
- ОВЕН ТРМ (измерители-регуляторы температуры)
- Термодат (преобразователи температуры)
- Yokogawa (термопары, термосопротивления)
- Другие датчики с термопарой или термосопротивлением
¶ ✅ Датчики уровня
- Метран-100-ДУ (уровнемер гидростатический)
- Сапфир-22-ДУ (уровнемер)
- ОВЕН ПД100-ДУ (датчик уровня)
- Krohne Optiwave (радарный уровнемер)
- Endress+Hauser Micropilot (радарный уровнемер)
- Vega PULS (радарный уровнемер)
¶ ✅ Датчики загазованности (газоанализаторы)
- ДАХ-М (датчик загазованности метана)
- Сенсон-СД (сигнализатор загазованности)
- Хоббит-Т (газоанализатор метана)
- ЭССА-СО (газоанализатор окиси углерода)
- ОВЕН ГПР (газовый преобразователь-регулятор)
- Другие газоанализаторы с Modbus RTU
Оборудование внесено в реестр Министерства промышленности и торговли Российской Федерации как оборудование, производимое на территории Российской Федерации (Заключение 48859/11 от 11.06.2021).
ВНИМАНИЕ: Измеритель-коммутатор оснащён встроенным элементом питания — неперезаряжаемой литий-тионилхлоридной (LiSOCl₂) батареей ER34615M/T производства FANSO. Попытки зарядить батарею могут привести к возгоранию!
¶ Технические характеристики
¶ Интерфейсы подключения
- 1 последовательный интерфейс: RS-485 (Modbus RTU)
- Дискретные входы: 3 многофункциональных входа (счет импульсов или контроль состояния)
- Встроенный датчик температуры: да (отправка при каждом выходе на связь)
- Измерение напряжения батареи: да (контроль заряда при каждом выходе на связь)
¶ Питание
- Тип питания: встроенный элемент питания (автономное)
- Напряжение: 3.6 В
- Тип батареи: ER34615M/T (FANSO)
- Химия: LiSOCl₂ (литий-тионилхлорид)
- Емкость: 14 000 мАч (14 А/ч) — стандартная комплектация
- Емкость: 126 000 мАч (126 А/ч) — увеличенная комплектация
- Емкость: 168 000 мАч (168 А/ч) — максимальная комплектация
- Форм-фактор: D (34.2 мм × 61.5 мм)
- Срок службы: до 10 лет (при отправке 1 раз в сутки)
- Максимальное количество пакетов: 40 000 ± 10% (для батареи 14 А/ч)
Примечание: Срок службы зависит от частоты опроса датчиков и периода передачи данных. Для продления срока службы рекомендуется интервал передачи не менее 1 часа.
¶ Рабочие характеристики
- Диапазон рабочих температур: -55…+80°С
- Относительная влажность: до 95% при +25°C (без конденсации)
- Атмосферное давление: 84...106.7 кПа
- Степень защиты корпуса: IP66 (взрывозащищенное исполнение)
- Маркировка взрывозащиты: 1Ex e IIC T4 Gb X
- Знак X означает особые условия: диапазон рабочих температур -55°C...+80°C
¶ Характеристики LoRaWAN
- Класс устройства: A или C
- Частотный план: RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868)
- Способ активации: ABP или OTAA (настраивается), по умолчанию ABP
- Период выхода на связь: настраиваемый по сети LoRaWAN (от 1 минуты)
- Чувствительность приемника: -138 dBm
- Дальность радиосвязи: до 5 км в городской застройке; до 15 км в сельской местности
- Выходная мощность передатчика: 25 мВт (по умолчанию), максимальная 100 мВт
- Тип антенны: внутренняя
¶ Характеристики NB-IoT
- Частотные диапазоны: B1/2/3/5/8/12/13/17/18/19/20/25/26/28/66/70
- Скорость обмена: 25/20 kbps (single-tone) или 60 kbps (multi-tone) (DL/UL)
- Период выхода на связь: настраиваемый
- Чувствительность: -138 dBm
- Дальность радиосвязи: до 5 км в плотной застройке; до 15 км вне населенных пунктов
¶ Конструкция и габариты
- Размеры корпуса: 80×75×55 мм (стандарт), 220×120×90 мм / 260×160×90 мм (увеличенная батарея)
- Материал корпуса: поликарбонат (стойкий к УФ-излучению)
- Тип кабельных вводов: M16×1.5 (уточняется при заказе)
- Крепление: непосредственно к датчику, стяжками к опоре, на DIN-рейку, настенное
¶ Возможности
- Опрос до 8 датчиков по одной шине RS-485
- Автономная работа от встроенного элемента питания (до 10 лет)
- Архивирование данных во встроенной энергонезависимой памяти
- Беспроводная передача данных по LoRaWAN/NB-IoT
- Удаленное конфигурирование через сервер сети
- 3 дискретных входа для подключения импульсных выходов или контактов
- Встроенный датчик температуры для контроля условий эксплуатации
- Контроль качества связи с датчиками (диагностика ошибок Modbus)
- Пакетная передача данных для экономии энергии
- Взрывозащищенное исполнение для работы во взрывоопасных зонах
¶ Сферы применения
¶ Нефтегазовая отрасль
- АГЗУ (автоматизированные групповые замерные установки): контроль давления, температуры, уровня
- Насосные станции: мониторинг параметров работы насосного оборудования
- Товарно-сырьевые парки: контроль уровня в резервуарах
- Компрессорные станции: контроль давления газа, вибрации, температуры
- Газораспределительные станции (ГРС): мониторинг давления и загазованности
¶ Водоснабжение и водоотведение
- Артезианские скважины: контроль давления, уровня воды
- Резервуары чистой воды (РЧВ): мониторинг уровня
- Канализационные насосные станции (КНС): контроль уровня стоков
- Очистные сооружения: контроль параметров процесса очистки
¶ Теплоснабжение
- Котельные: контроль давления, температуры теплоносителя
- Тепловые пункты: мониторинг параметров отопления
- Трубопроводы: контроль давления и температуры на участках сети
¶ Промышленные предприятия
- Производственные цеха: контроль технологических параметров
- Склады ГСМ: мониторинг уровня и загазованности
- Энергетические объекты: контроль работы оборудования
- Химические производства: мониторинг параметров процессов
¶ Индикация
На измерителе-коммутаторе ROSSMA IIOT-AMS MODBUS Ex Stand-alone расположены индикаторы:
- ACT — обмен данными с датчиками по протоколу Modbus RTU
- LoRa — передача/получение данных по сети LoRaWAN
- NET — соединение по сети NB-IoT
- Success — успешная отправка данных по NB-IoT
- Err — индикатор ошибки обмена по протоколу Modbus
- PWR — наличие питания устройства (работа от батареи)
На измерителе-коммутаторе установлена кнопка RESET для перезагрузки устройства и принудительной отправки данных.
¶ Подключение датчиков
¶ Схема подключения по RS-485
Топология подключения (шина):
┌─────────────────────┐
│ ROSSMA MODBUS Ex │
│ Stand-alone │
│ │
│ A+ ───────┬───────── A+ (Датчик давления: Метран-100, ID=1)
│ │
│ B- ───────┼────┬──── B- (Датчик давления)
│ │ │
│ GND ───────┼────┼──── GND (Датчик давления)
└─────────────┘ │
├──── A+ (Датчик температуры: Метран-286, ID=2)
│
├──── B- (Датчик температуры)
│
├──── GND (Датчик температуры)
│
├──── A+ (Датчик уровня: ОВЕН ПД100-ДУ, ID=3)
│
├──── B- (Датчик уровня)
│
└──── GND (Датчик уровня)
ВАЖНО: Максимальная длина шины RS-485: 1200 метров. При превышении используйте повторители сигнала.
¶ Распиновка клеммной колодки
| Клемма | Назначение | Описание |
|---|---|---|
| A+ | Data+ (Non-inverting) | Положительная линия данных RS-485 |
| B- | Data- (Inverting) | Отрицательная линия данных RS-485 |
| GND | Общий провод | Земля (для выравнивания потенциалов) |
| IN1 | Дискретный вход 1 | Счет импульсов / контроль состояния |
| IN2 | Дискретный вход 2 | Счет импульсов / контроль состояния |
| IN3 | Дискретный вход 3 | Счет импульсов / контроль состояния |
¶ Требования к кабелю
Рекомендуемый кабель для RS-485:
- Витая пара экранированная (STP)
- Сечение: 0.5-0.75 мм² (AWG 20-18)
- Волновое сопротивление: 120 Ом
- Экран заземлен с одной стороны (на коммутаторе)
Примеры кабелей для взрывоопасных зон:
- КВБбШв 1×2×0.75 — для прокладки во взрывоопасных зонах
- МКЭШ 2×0.5 — для промышленных условий с экранированием
- ПВЭКВ 2×0.75 — экранированная витая пара для помех
Совет: Используйте разные цвета проводов: красный (A+), синий (
, черный (GND) — это упростит монтаж и диагностику.
Взрывозащита: При монтаже во взрывоопасных зонах необходимо руководствоваться ПУЭ гл. 7.3 «Электроустановки во взрывоопасных зонах» и ГОСТ 31610.7-2012.
¶ Автономный комплект для контроля загазованности
¶ Решение: MODBUS Ex Stand-alone + Газоанализатор
Для мониторинга концентрации горючих газов в труднодоступных местах без источника питания ROSSMA предлагает готовое решение: автономный комплект на базе MODBUS Ex Stand-alone и газоанализатора с интерфейсом RS-485.

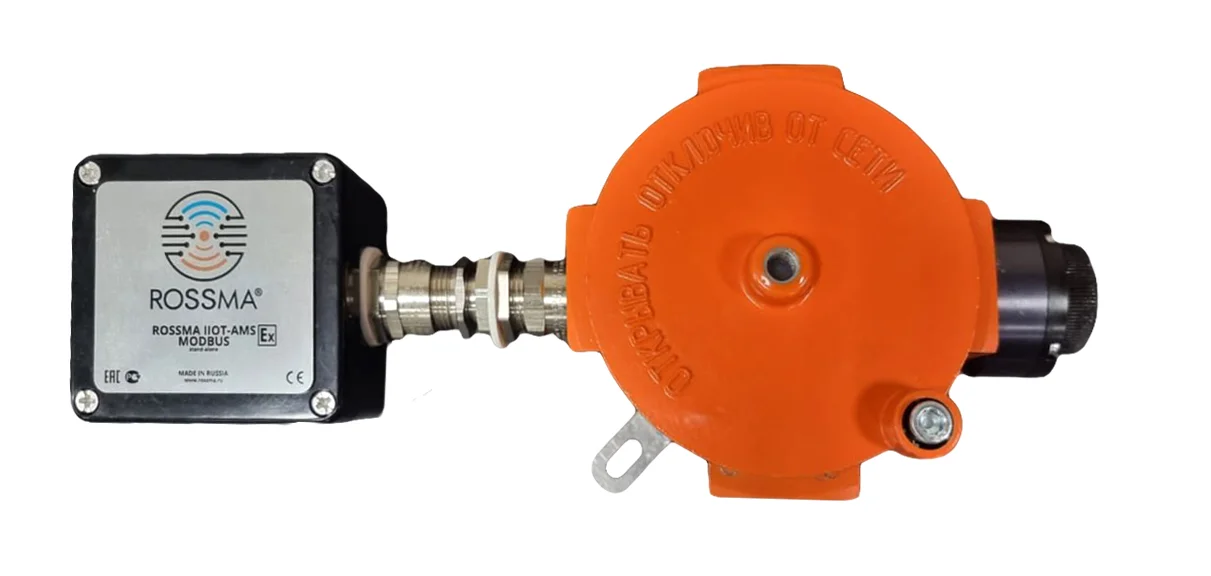

Рис. Автономный комплект ROSSMA MODBUS Ex Stand-alone с газоанализатором
Преимущества комплекта:
- ✅ Полная автономность — работа до 10 лет от встроенной батареи
- ✅ Беспроводная передача данных — LoRaWAN/NB-IoT на расстояние до 15 км
- ✅ Взрывозащита — маркировка 1Ex e IIC T4 Gb X для работы во взрывоопасных зонах
- ✅ Контроль в реальном времени — мгновенное оповещение при превышении порогов
- ✅ Архивирование данных — энергонезависимая память для хранения истории
- ✅ Низкие затраты на эксплуатацию — не требуется прокладка кабелей и подключение к сети
Типовая комплектация:
- Измеритель-коммутатор ROSSMA IIOT-AMS MODBUS Ex Stand-alone (LoRaWAN или NB-IoT)
- Газоанализатор с интерфейсом RS-485 (Modbus RTU):
- ДАХ-М — метан (СН₄)
- ЭССА-СО — угарный газ (CO)
- Сенсон-СД — пропан, бутан, природный газ
- Хоббит-Т — метан для труднодоступных мест
- Элемент питания повышенной ёмкости (126 А/ч или 168 А/ч) — для увеличения срока службы
- Кабель RS-485 экранированный (длина по требованию)
- Монтажный комплект (крепеж, хомуты, кабельные вводы)
Сферы применения:
- Газораспределительные станции (ГРС)
- Котельные и тепловые пункты
- Подвалы и технические помещения
- Колодцы и канализационные коллекторы
- Промышленные объекты с риском утечки газа
- Склады ГСМ и нефтебазы
Пример конфигурации:
ROSSMA MODBUS Ex Stand-alone (ID устройства в сети LoRaWAN)
│
├─ Газоанализатор 1: ДАХ-М (метан CH₄)
│ ├─ Slave ID: 1
│ ├─ Baud Rate: 9600
│ ├─ Parity: Even
│ └─ Регистры:
│ ├─ 0x0000: Концентрация метана (% НКПР)
│ ├─ 0x0002: Температура датчика (°C)
│ └─ 0x0004: Статус порогов (Тревога 1, Тревога 2)
│
└─ Газоанализатор 2: ЭССА-СО (угарный газ CO)
├─ Slave ID: 2
├─ Baud Rate: 9600
├─ Parity: None
└─ Регистры:
├─ 0x0000: Концентрация CO (ppm)
├─ 0x0001: Температура датчика (°C)
└─ 0x0002: Статус порогов (Предупреждение, Тревога)
Передаваемые данные:
- Концентрация горючего газа (% НКПР, ppm, мг/м³)
- Температура датчика (°C)
- Статус порогов тревоги (норма, предупреждение, тревога)
- Код ошибки датчика (обрыв, КЗ, перегрев)
- Напряжение батареи коммутатора (В)
- Температура окружающей среды (°C)
Настройка оповещений:
Сервер ROSSMA NETS позволяет настроить автоматическую отправку SMS/Email при срабатывании порогов:
- Порог 1 (Предупреждение): концентрация >10% НКПР
- Порог 2 (Тревога): концентрация >20% НКПР
- Порог 3 (Авария): концентрация >50% НКПР
Типовой срок службы комплекта: до 5-7 лет при опросе газоанализатора каждые 10 минут и передаче данных каждый час (с батареей 126 А/ч).
Рекомендация: Для критичных объектов используйте несколько газоанализаторов разных типов (метан + CO) для комплексного контроля загазованности.
¶ Прошивки
¶ Основная прошивка (LR-485x1)
Версия: 1.5.5 (09.12.2024) — ⬇️ Скачать
Прошивка для устройств ROSSMA IIOT-AMS MODBUS Ex Stand-alone с поддержкой опроса датчиков по протоколу Modbus RTU.
¶ Прошивка с поддержкой импульсных входов (LR-485x1-imp)
Версия: 1.5.5 (09.12.2024) — ⬇️ Скачать
Прошивка с дополнительной поддержкой импульсных входов для подсчёта импульсов от счётчиков и датчиков.
Как обновить: Используйте ST-LINK программатор для прошивки через SWD интерфейс.
¶ Дополнительная информация
- Монтаж устройств — инструкции по установке
- Замена элемента питания — замена батареи
- Протоколы обмена и команды — команды управления и форматы данных
- Конфигуратор ROSSMA — настройка устройств
- Устранение неполадок — диагностика и решение проблем
¶ Связанные страницы
Программное обеспечение:
- Конфигуратор ROSSMA — настройка Modbus профилей для датчиков
- Сервер ROSSMA NETS — просмотр телеметрии, управление устройствами
- Расшифровщик данных — анализ Modbus payload
Техническая документация:
- Протоколы обмена — формат пакетов MODBUS устройств
- Технология LoRaWAN — частотный план RU864, классы устройств
- Быстрый старт — первое подключение к сети
- Калькулятор времени работы — расчет срока службы батареи
- Руководство пользователя (PDF)
Другие устройства:
- MODBUS — для промышленных контроллеров (питание 220В)
- MODBUS Utility — для коммунальных счетчиков
- ANALOG Single Channel — для датчиков 4-20 мА
- PULSE — для импульсных датчиков
- Каталог устройств — все модели ROSSMA IIoT-AMS
