¶ Описание устройства

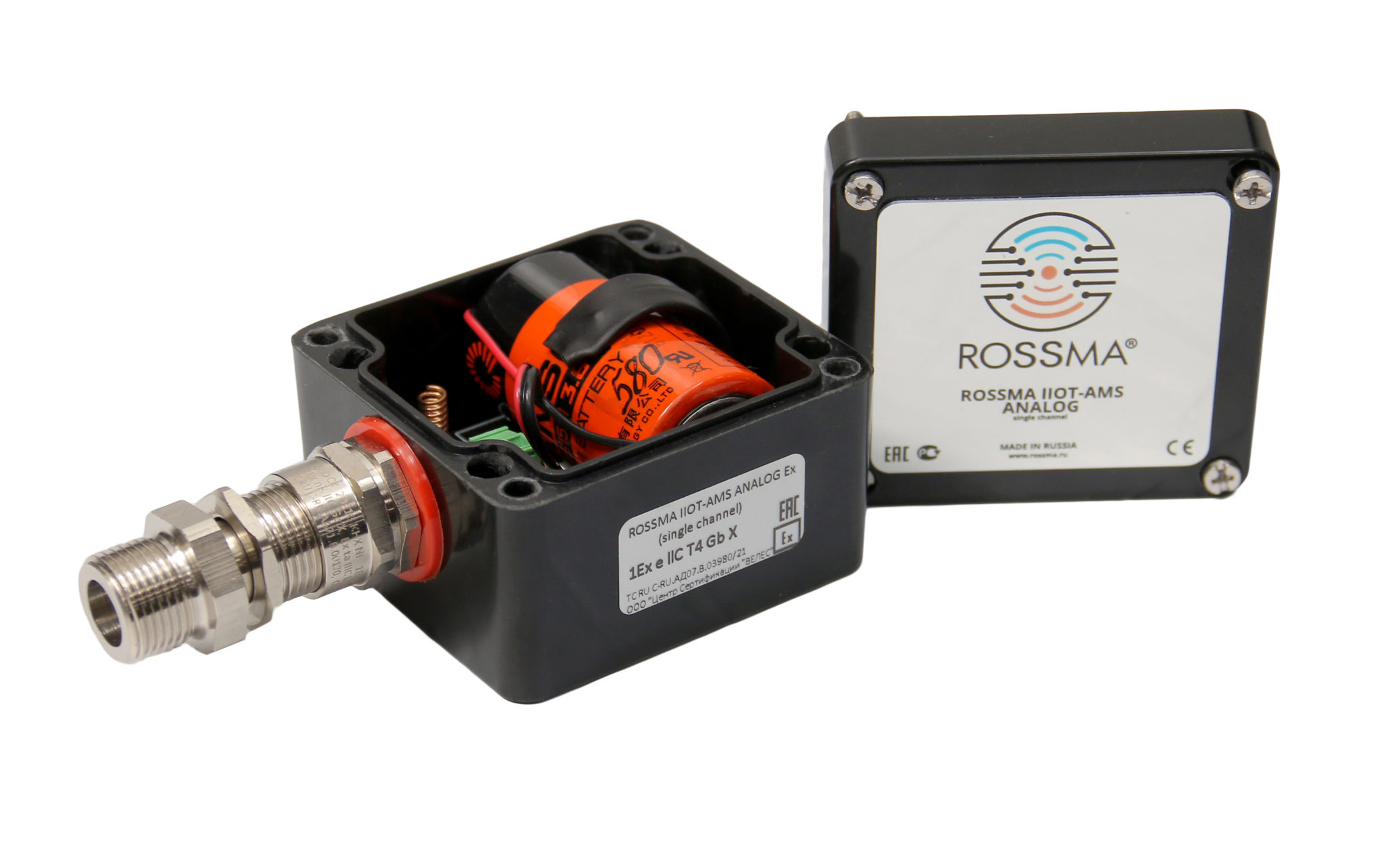

Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG предназначен для получения данных от контрольно-измерительных приборов (КИП) с токовым интерфейсом 4…20 мА и/или 4…20 мА+HART и/или с резистивным интерфейсом типа pt1000, Ni1000, TK5000, с последующей передачей полученных данных по беспроводной сети. В том числе может использоваться на объектах промышленных предприятий, инфраструктуре объектов жилищно-коммунального хозяйства, в труднодоступных местах. Измеритель-коммутатор обеспечивает возможность установки контрольно-измерительных приборов в местах, где отсутствует электропитание, работает в сложных климатических и погодных условиях.
В зависимости от исполнения, оснащаются встроенным элементом питания напряжением 3,6 В емкостью 14 Aч либо встроенными блоками элементов питания напряжением 3,6 В емкостью 126 Ач или 168 Ач. Одновременно с этим измеритель-коммутатор может быть запитан от внешнего источника постоянного тока с напряжением от 3,3 В.
ВНИМАНИЕ: Измерители-коммутаторы оснащаются неперезаряжаемой литий-тионилхлоридной (LiSOCL2) батареей ER34615M/T производства Fanso. Попытки зарядить батарею могут привести к возгоранию!
ROSSMA IIOT-AMS ANALOG оснащается одним аналоговым входом либо одним аналоговым входом с поддержкой цифрового протокола HART, либо четырьмя аналоговыми входами.
¶ Модификации устройства
Одноканальные (Single Channel):
- ROSSMA IIOT-AMS ANALOG Single channel
- ROSSMA IIOT-AMS ANALOG Ex Single channel (взрывозащита)
- ROSSMA IIOT-AMS ANALOG Ex Single channel 126 Ah (увеличенная емкость)
- ROSSMA IIOT-AMS ANALOG Ex Single channel 168 Ah (максимальная емкость)
Четырехканальные (X4):
- ROSSMA IIOT-AMS ANALOG X4
- ROSSMA IIOT-AMS ANALOG X4 PWR (с питанием 220В)
- ROSSMA IIOT-AMS ANALOG Ex X4 (взрывозащита)
- ROSSMA IIOT-AMS ANALOG Ex X4 168 Ah
- ROSSMA IIOT-AMS ANALOG Ex X4 (DC 3.3V)
Взрывозащищенные модификации (Ex) имеют маркировку взрывозащиты 1Ex e IIC T4 Gb X и предназначены для работы во взрывоопасных зонах по ГОСТ Р 31610.0-2014. Степень защиты IP66.
¶ Принцип работы
Измеритель-коммутатор поддерживает два режима работы:
¶ ✅ Работа с активными КИП
Работа с контрольно-измерительными приборами, электрическое питание которых обеспечивается от внешнего источника питания.
Рис. 1. Подключение активных контрольно-измерительных приборов к ROSSMA IIOT-AMS ANALOG X1
¶ ✅ Работа с пассивными КИП
Работа с контрольно-измерительными приборами, электрическое питание которых обеспечивается от встроенного элемента питания измерителя-коммутатора.

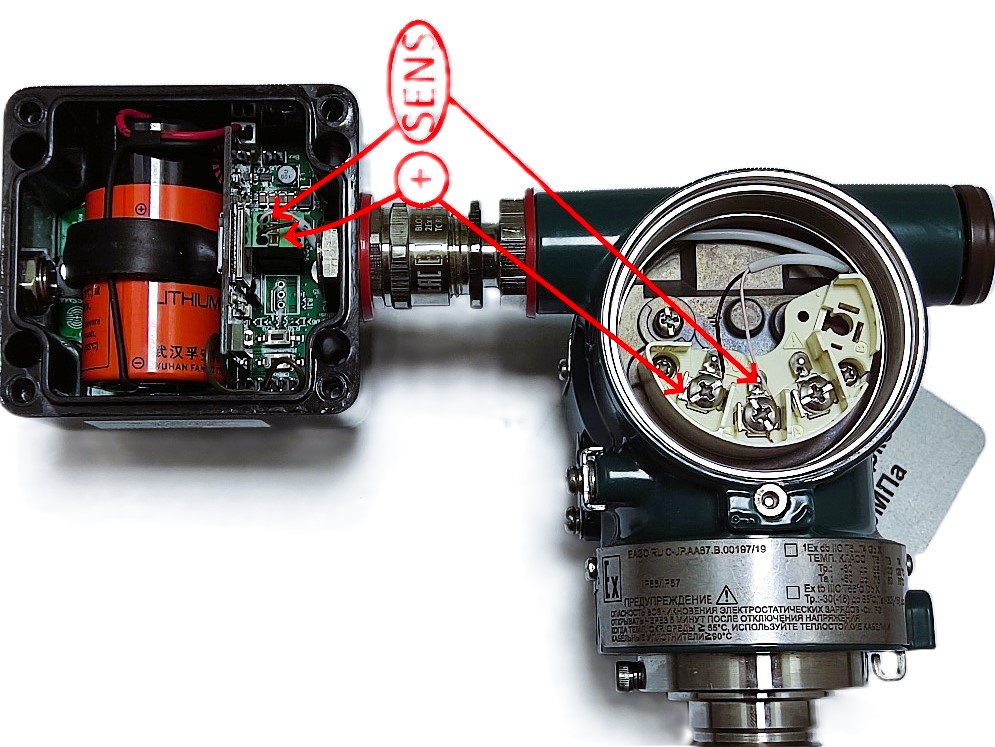

Рис. 2. Подключение пассивных контрольно-измерительных приборов к ROSSMA IIOT-AMS ANALOG X1
¶ Алгоритм работы:
- Данные считываются с контрольно-измерительного прибора с настраиваемым периодом от 30 секунд. Данные сохраняются в память измерителя-коммутатора и передаются при заданном установленной дискретностью сеансе по беспроводной сети.
- Период передачи данных может настраиваться от 30 секунд. По умолчанию изготовителем установлена дискретность передачи данных 1 раз в 15 мин. Передача данных осуществляется по заданному таймеру, который устанавливается во внутренней памяти измерителя-коммутатора.
- Управление временем выхода на связь измерителя-коммутатора, осуществляется при помощи сервера сети и может по команде быть скорректировано.
¶ Технические характеристики
¶ Общие характеристики:
- Интерфейс подключения: токовая петля 4-20 мА либо резистивный pt1000, Ni1000, TK5000; HART.
- Диапазон рабочих температур t,°С: -55…+85
- Встроенный датчик температуры: да (отправка при каждом выходе на связь)
- Тип антенны: внутренняя
- Измерение заряда встроенной батареи: да (отправка при каждом выходе на связь)
- Крепление: непосредственно к датчику, стяжками к опоре, на DIN-рейку, настенное
Тип питания: Встроенный элемент питания 3,6 В, емкость 14 А/ч, типоразмер D
Срок службы батареи:
| Интервал передачи | Срок службы |
|---|---|
| 1 мин | ~90 дней |
| 2 мин | ~180 дней |
| 10 мин | ~300 дней |
| 1 час | ~3 года 150 дней |
| 24 часа (1 раз в сутки) | ~10 лет |
Размеры корпуса: 75×70×55 мм
Применение: Стандартные условия эксплуатации, частая передача данных
Максимальное количество пакетов: 40 000 ± 10%
Тип питания: Встроенный блок элементов питания 3,6 В, емкость 126 А/ч
Срок службы батареи:
| Интервал передачи | Срок службы |
|---|---|
| 1 мин | ~2 года |
| 2 мин | ~4 года |
| 10 мин | ~7 лет |
| 1 час | ~10 лет* |
| 24 часа (1 раз в сутки) | ~10 лет* |
Размеры корпуса: 220×120×90 мм
Применение: Труднодоступные места, редкая замена батареи
Максимальное количество пакетов: 360 000 ± 10%
Модификации:
- ROSSMA IIOT-AMS ANALOG Ex Single channel 126 Ah
Тип питания: Встроенный блок элементов питания 3,6 В, емкость 168 А/ч
Срок службы батареи:
| Интервал передачи | Срок службы |
|---|---|
| 1 мин | ~3 года |
| 2 мин | ~6 лет |
| 10 мин | ~10 лет* |
| 1 час | ~10 лет* |
| 24 часа (1 раз в сутки) | ~10 лет* |
Размеры корпуса: 260×160×90 мм
Применение: Критически важные объекты, максимальный срок автономной работы
Максимальное количество пакетов: 480 000 ± 10%
Модификации:
- ROSSMA IIOT-AMS ANALOG Ex Single channel 168 Ah
- ROSSMA IIOT-AMS ANALOG Ex X4 168 Ah
Тип питания: Внешний источник постоянного тока от 3,3 В
Срок службы: Не ограничен (зависит от источника питания)
Размеры корпуса: 75×70×55 мм
Применение: Объекты с доступным электропитанием, непрерывная работа
Модификации:
- ROSSMA IIOT-AMS ANALOG Ex X4 (DC 3.3V)
* Максимальный срок службы литий-тионил-хлоридных батарей ограничен 10 годами из-за естественного саморазряда, независимо от емкости.
¶ Технические характеристики LoRaWAN:
- Класс устройства в сети LoRaWAN: A
- Активация в сети LoRaWAN: OTAA/ABP (настраивается), АВР – по умолчанию
- Выходная мощность передатчика: до 100 мВт (настраивается), по умолчанию 25 мВт
- Чувствительность: -138 dBm
- Дальность радиосвязи: до 5 км в городской застройке; до 15 км в сельской местности.
- Частотный план: EU-868/RU-868 (настраивается)
¶ Технические характеристики NB-IoT:
- Cкорость обмена: 25/20 kbps (single-tone) или 60 kbps (multi-tone) (DL/UL)
- Радиочастотные диапазоны: B1/2/3/5/8/12/13/17/18/19/20/25/26/28/66/70

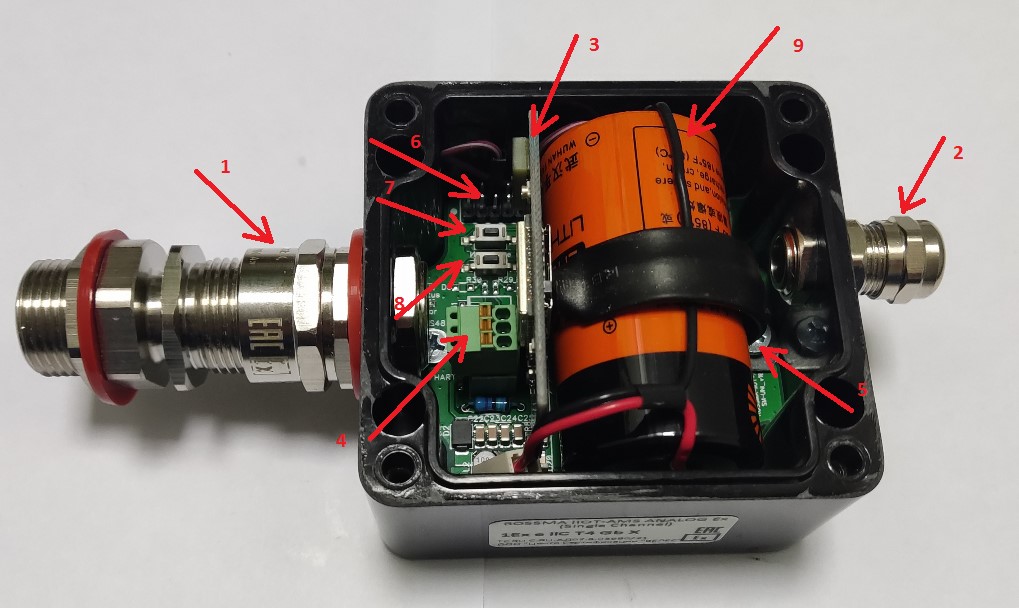

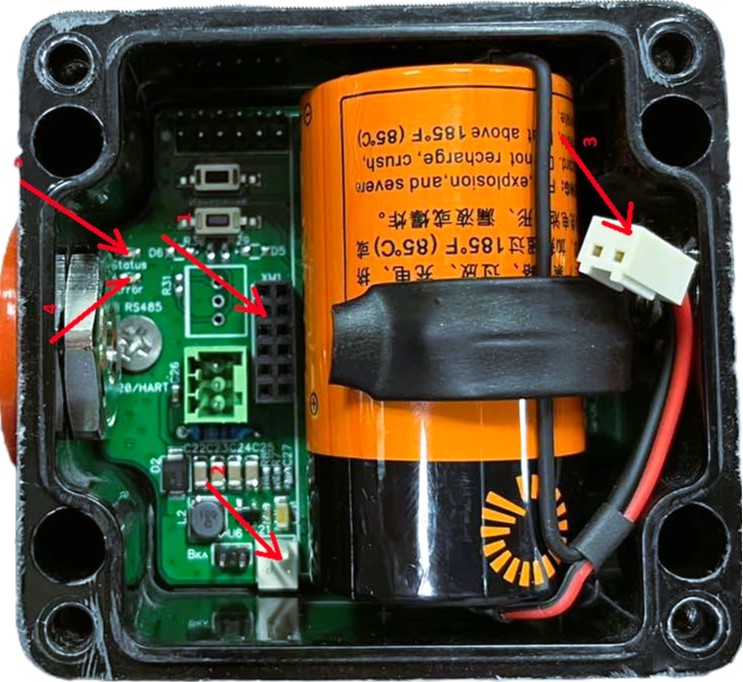

¶ Конструктивно измеритель-коммутатор состоит из составных частей:
- контроллер;
- передатчик;
- повышающий преобразователь;
- делитель напряжения;
- логические ключи;
- источник питания.
¶ Функциональные возможности
ROSSMA IIOT-AMS ANALOG поддерживает автономную работу и беспроводную передачу данных для следующих типов датчиков:
- Датчики оптические
- Датчики положения (расстояния)
- Датчики расхода газа
- Датчики температуры
- Датчики тока
- Датчики угла (энкодеры)
- Датчики ультразвуковые
- Датчики уровня жидкости
- Датчики усилия
- Датчики ускорения (акселерометры)
- Детекторы потока жидкости
- Датчики влажности
- Датчики газа
- Бесконтактные Датчики
- Датчики Движения
- Датчики Наклона
- Тензодатчики
- Датчики Давления
- Фотопрерыватели
- Фотоэлектрические Датчики
- Датчики магнитного поля (датчики Холла)
¶ Индикация
- Светодиод «Статус» периодически мигает – идет передача данных на сервер.
- Светодиод «Ошибка» мигает раз в секунду – не обнаружен модуль связи, либо он не исправен.
- Светодиод «Ошибка» мигает в последовательности три раза – пауза – три раза – коммутатор ROSSMA не может зарегистрироваться в сети и получить IP адрес.
- Светодиод «Ошибка» мигает в последовательности пять раз – пауза – пять раз – ошибка отправки данных на сервер сети.
¶ Прошивки
¶ Основная прошивка (SM-UNI)
Версия: 0.2.5 (19.12.2024) — ⬇️ Скачать
Что нового в v0.2.5:
- Добавлена команда получения интервала выхода на связь (0x06 по 3 порту)
- Добавлено управление опросом датчика по HART (вкл/выкл)
- Добавлены команды управления опросом датчика по HART
📋 История версий
v0.2.3 (16.10.2024) — ⬇️ Скачать
- Добавлены данные о версии прошивки модуля связи в пакет BE
- Исключена возможность жесткого задания региона
v0.2.2 (12.10.2024) — Доработки алгоритма выбора данных из архива, отладочный режим
v0.2.1 (08.10.2024) — Проверка статуса отправки сообщений, алгоритм перехода в сон
v0.2 (07.10.2024) — Стартовый пакет 0xBE, модуль архива и логов v2, механизм очереди, команда 0x41
v0.1 (20.04.2024) — Первая версия для LoRaWAN
¶ Прошивка модуля связи LoRaWAN
Версия: 0.5.0 (19.12.2024) — ⬇️ Скачать
Что нового в v0.5.0:
- Изменен формат пакета оповещения основной платы
- Доработан модуль отправки данных на основную плату
📋 История версий
v0.4.3 (16.10.2024) — ⬇️ Скачать
- Доработки основного алгоритма
- Изменен формат запроса версии
v0.4.2 (12.10.2024) — Переработан алгоритм отправки сообщений, исправлены дубликаты
v0.4.1 (09.10.2024) — Команда запроса версии, исправлена отправка "0001", новая система версий
¶ Прошивка LR-HRT11 (Single Channel LoRaWAN)
Версия: 1.6.0 (02.09.2024) — ⬇️ Скачать
Что нового в v1.6.0:
- Новая система сборки
- Добавлена поддержка платы LR-HRT11-V45Metran
- Добавлен новый формат запроса версии
Для Метран/Yokogawa: ⬇️ Скачать lr-hrt11-metran-v1.6.0.hex
📋 История версий
v1.5 (02.03.2024)
- Добавлен перезапрос (2 попытки) на каждый запрос к датчику по HART
- Перенесен алгоритм пересчета аналогового значения LR-420x4
- Добавлен универсальный алгоритм обработки для датчиков
v1.4 (09.11.2023)
- Добавлена поддержка геркона (тип пакета 0xCE)
- Добавлена логика короткого и длинного нажатия кнопки
v1.3.3 (31.03.2023) — Исправлена длина пакета
Как обновить: Используйте ST-LINK программатор для прошивки через SWD интерфейс.
¶ Дополнительная информация
- Монтаж устройств — инструкции по установке
- Замена элемента питания — замена батареи
- Протоколы обмена и команды — команды управления и форматы данных
- Конфигуратор ROSSMA — настройка устройств
- Устранение неполадок — диагностика и решение проблем
