¶ ROSSMA IIOT-AMS PULSE Ex
¶ Описание устройства
Измеритель-коммутатор ROSSMA IIOT-AMS PULSE — автономное устройство для подсчёта импульсов (включая частотные свыше 300 Гц) от контрольно-измерительных приборов с передачей данных по беспроводной сети LoRaWAN.
Устройство предназначено для эксплуатации на промышленных объектах, в инфраструктуре ЖКХ и труднодоступных местах. Работает в сложных климатических и погодных условиях от -55°C до +80°C.

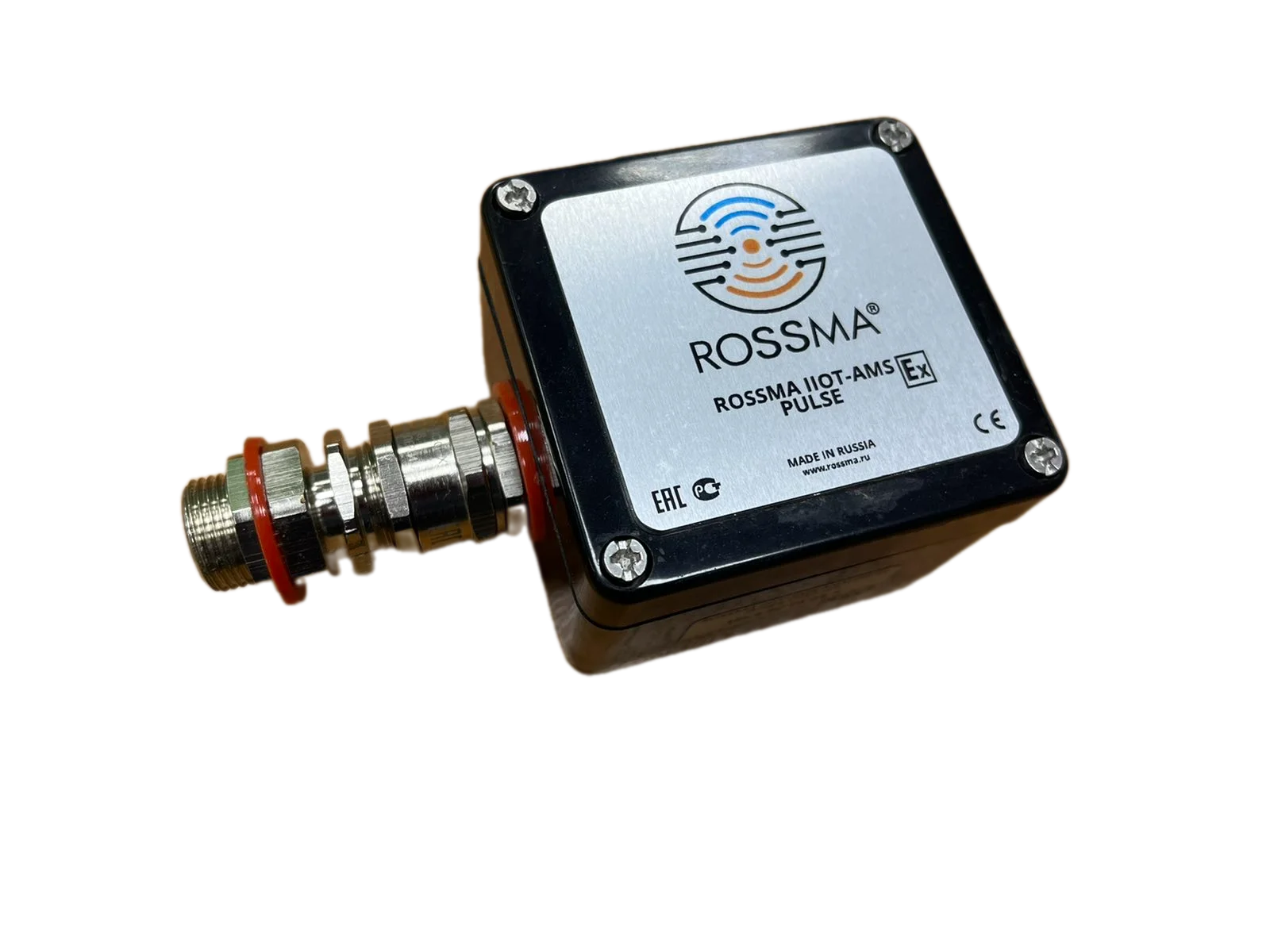

Рис. Внешний вид измерителя-коммутатора ROSSMA IIOT-AMS PULSE Ex
ВНИМАНИЕ: Измеритель-коммутатор оснащён встроенным элементом питания — неперезаряжаемой литий-тионилхлоридной (LiSOCl₂) батареей ER34615M/T. Попытки зарядить батарею могут привести к возгоранию!
Реестр Минпромторга РФ: Оборудование внесено в реестр Министерства промышленности и торговли Российской Федерации как оборудование, производимое на территории Российской Федерации (Заключение №48859/11 от 11.06.2021).
¶ Основные характеристики
Ключевые возможности:
- До 8 входов (4 гальванически развязанных + 4 входа «сухой контакт», конфигурация выбирается при заказе)
- Работа с частотными сигналами более 300 Гц
- Степень защиты корпуса IP65 (общепромышленное) / IP66 (взрывозащищённое)
- Взрывозащищённое исполнение (Ex)
- Автономная работа до 10 лет
- Диапазон рабочих температур: -55...+80°C
- Встроенный датчик температуры и контроль напряжения батареи
- Беспроводная связь по стандарту LoRaWAN
- Дальность радиосвязи: до 5 км в городской застройке, до 15 км в сельской местности
¶ Области применения
ROSSMA IIOT-AMS PULSE предназначен для работы со следующими типами контрольно-измерительных приборов:
¶ Счётчики ресурсов
- Счётчики воды и других жидкостей (нефтепродукты и др.)
- Счётчики газа (природный газ, сжатый воздух и др.)
- Импульсные электросчётчики
- Теплосчётчики с импульсным выходом
¶ Расходомеры и измерители
- Расходомеры жидкости
- Расходомеры газа
- Массомеры
- Ультразвуковые расходомеры
- Турбинные расходомеры
¶ Датчики и специализированное оборудование
- Частотные датчики (>300 Гц)
- Энкодеры
- Датчики скорости и оборотов
- Тахометры
- Любые устройства с импульсным или релейным выходом
¶ Взрывозащита
Взрывозащищённая модификация (Ex) имеет маркировку взрывозащиты 1Ex e IIC T4 Gb X, где знак X в маркировке обозначает особые условия эксплуатации: диапазон рабочих температур -55°C...+80°C. Степень защиты корпуса IP66.
Взрывозащищённый измеритель-коммутатор предназначен для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 «Электроустановки во взрывоопасных зонах» ПУЭ.
Соответствие стандартам:
- ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
- ГОСТ 31610.7-2012 «Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида «e»»
Предназначены для работы во взрывоопасных зонах с возможным образованием взрывоопасных смесей газов и паров с воздухом категории IIA, IIB, IIC по ГОСТ Р 31610.0-2014.
¶ Принцип работы
Измеритель-коммутатор производит подсчёт импульсов, поступающих с контрольно-измерительных приборов, накапливает данные в энергонезависимой памяти и периодически передаёт их по беспроводной сети LoRaWAN.

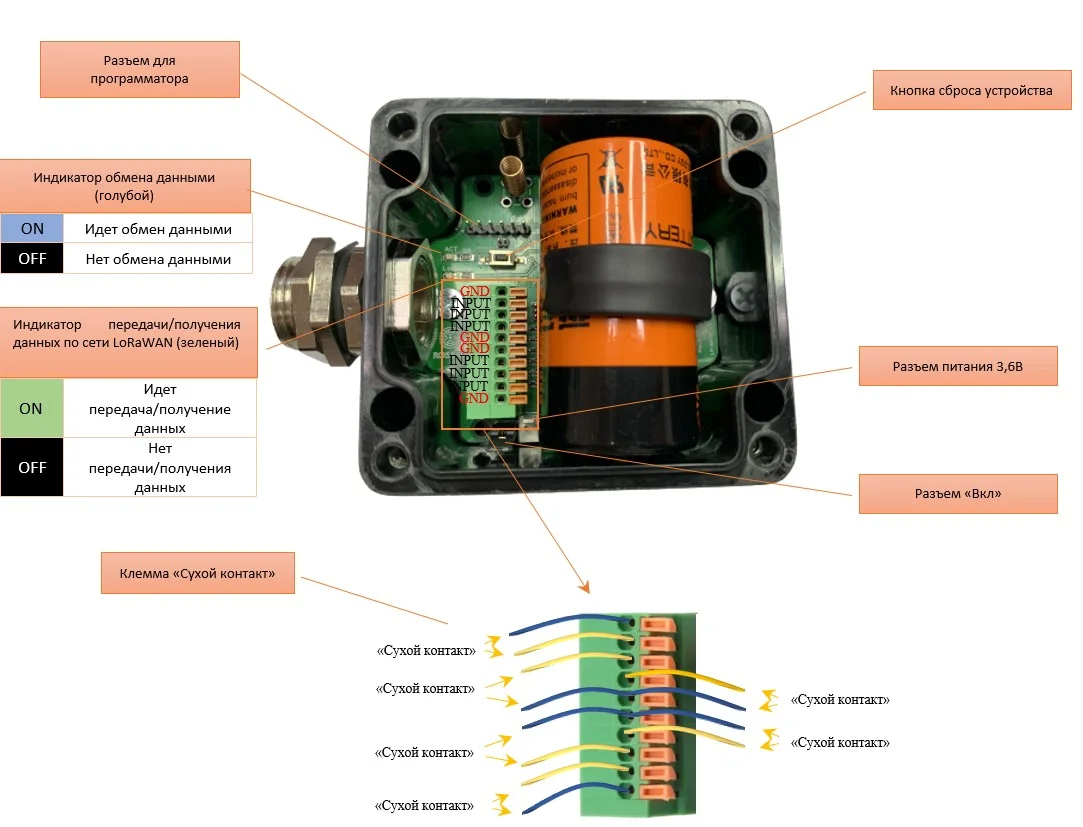

Рис. 2. Схема работы измерителя-коммутатора
¶ Типы входов
Гальванически развязанные входы (4 шт.):
- Для подключения счётчиков с импульсным выходом
- Защита от помех и наводок
- Поддержка частотных сигналов более 300 Гц
Входы «сухой контакт» (4 шт.):
- Для подключения датчиков с релейным выходом
- Простое подключение без дополнительного питания
- Надёжная регистрация замыканий контактов
Примечание: Конфигурация входов (4+4 или другая комбинация) выбирается при заказе устройства в зависимости от требований проекта.
¶ Алгоритм работы
- Накопление данных — устройство непрерывно подсчитывает импульсы и сохраняет данные в энергонезависимой памяти
- Периодическая передача — по настраиваемому таймеру устройство выходит на связь и передаёт накопленные данные
- Контроль состояния — при каждом выходе на связь передаются:
- Количество импульсов по каждому входу
- Температура устройства
- Напряжение батареи
- Удалённое управление — настройка периода передачи и других параметров осуществляется через сервер сети LoRaWAN
¶ Технические характеристики
¶ Входы и интерфейсы
| Параметр | Значение |
|---|---|
| Количество входов | До 8 (4 гальванически развязанных + 4 «сухой контакт») |
| Типы входов | Импульсный (частотный), «сухой контакт» |
| Максимальная частота входного сигнала | Более 300 Гц |
| Встроенный датчик температуры | Да (передача при каждом выходе на связь) |
| Контроль напряжения батареи | Да (передача при каждом выходе на связь) |
¶ Беспроводная связь LoRaWAN
| Параметр | Значение |
|---|---|
| Класс устройства | A или C |
| Активация в сети | ABP или OTAA (настраивается), по умолчанию ABP |
| Период выхода на связь | Настраивается по сети LoRaWAN |
| Выходная мощность передатчика | До 100 мВт (настраивается), по умолчанию 25 мВт |
| Чувствительность приёмника | -138 dBm |
| Дальность радиосвязи | До 5 км в городской застройке До 15 км в сельской местности |
| Частотный план | RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868) |
| Тип антенны | Внутренняя |
¶ Питание
| Параметр | Значение |
|---|---|
| Тип питания | Встроенный элемент питания |
| Напряжение | 3,6 В |
| Тип батареи | ER34615M/T (Fanso) |
| Химия | LiSOCl₂ (литий-тионилхлорид) |
| Ёмкость | 14 000 мАч |
| Форм-фактор | D (34,2 мм × 61,5 мм) |
| Срок службы | До 10 лет |
КРИТИЧНО: Используйте только неперезаряжаемый литий-тионилхлоридный элемент питания ER34615M/T производства FANSO. Использование других батарей может привести к некорректной работе и потере гарантии!
¶ Конструкция и габариты
| Параметр | Общепромышленное | Взрывозащищённое (Ex) |
|---|---|---|
| Размеры корпуса (Д×Ш×В) | 82×80×55 мм | 80×75×55 мм |
| Степень защиты корпуса | IP65 | IP66 |
| Материал корпуса | Пластик | Пластик |
| Маркировка взрывозащиты | — | 1Ex e IIC T4 Gb X |
Крепление: Монтажная пластина с адаптером для DIN-рейки (приобретается дополнительно)
¶ Условия эксплуатации
| Параметр | Значение |
|---|---|
| Диапазон рабочих температур | -55...+80°C |
| Относительная влажность | До 95% при +25°C (без конденсации) |
| Атмосферное давление | 84...106,7 кПа |
¶ Конструкция устройства
Измеритель-коммутатор состоит из пластикового корпуса с герметичными кабельными вводами (гермовводами), в котором установлена печатная плата с литиевым элементом питания 3,6 В.
Основные элементы конструкции:
- Пластиковый корпус с высокой степенью защиты (IP65/IP66)
- Гермовводы (количество зависит от модификации и указывается при заказе)
- Печатная плата с электронными компонентами
- Литиевый элемент питания ER34615M/T (3,6 В, 14 000 мАч)
- Силиконовый уплотнитель крышки
- Винты из нержавеющей стали (невыпадающие)
- Монтажная пластина с адаптером для DIN-рейки (опционально)
Производитель оставляет за собой право на внесение изменений в конструкцию изделий без ухудшения технических и функциональных характеристик.
¶ Индикация и управление
Светодиодные индикаторы:
- ACT (Activity) — приём данных от подключённого оборудования (мигает при регистрации импульсов)
- LoRa — отправка/получение данных по сети LoRaWAN (мигает во время сеанса связи)
Кнопки управления:
- RESET — перезагрузка устройства и принудительная отправка текущих данных по сети LoRaWAN
¶ Первый запуск
¶ Порядок подключения
-
Монтаж устройства:
- Смонтируйте измеритель-коммутатор в выбранном месте в соответствии с типом крепления
-
Вскрытие корпуса:
- Отверните винты (4 шт.), фиксирующие крышку на основании корпуса
- Аккуратно снимите крышку, не повредив силиконовый уплотнитель
-
Подключение оборудования:
- Подключите измеритель-коммутатор к контрольно-измерительным приборам через клеммные соединения
- Рекомендуемое сечение жилы кабеля: не более 1 мм²
- Используйте схему подключения согласно рисунку ниже
¶ Схема подключения входов
Для гальванически развязанных входов (IN1-IN4):
Счётчик/датчик Измеритель-коммутатор
[+] ────────────────> [IN+]
[-] ────────────────> [IN-]
Для входов «сухой контакт» (IN5-IN8):
Счётчик/датчик Измеритель-коммутатор
[Контакт 1] ────────────> [IN]
[Контакт 2] ────────────> [GND]
Примечание: Подробная схема подключения с номерами клемм приведена в руководстве пользователя (PDF) или на сайте производителя.
-
Подключение питания:
- Подключите элемент питания к разъёму на печатной плате
- Проверьте индикацию светодиодов (должны кратковременно мигнуть при включении)
-
Закрытие корпуса:
- Убедитесь, что силиконовый уплотнитель установлен правильно и не повреждён
- Установите крышку на основание корпуса
- Зафиксируйте крышку винтами, равномерно затягивая их крест-накрест
¶ Активация в сети LoRaWAN
Измеритель-коммутатор поддерживает два способа активации в сети LoRaWAN:
ABP (Activation By Personalization) — Активация персонализацией:
- Параметры сети прописываются в устройство заранее
- Устройство готово к работе сразу после включения
- По умолчанию изготовителем установлен режим ABP
OTAA (Over-The-Air Activation) — Активация по воздуху:
- Устройство автоматически регистрируется в сети при первом включении
- Более безопасный метод активации
- Требует предварительной настройки на сервере сети LoRaWAN
Конфигурирование: Для настройки параметров активации и других параметров используйте конфигуратор ROSSMA. См. раздел «Дополнительные материалы» ниже.
¶ Эксплуатация и обслуживание
¶ Контроль состояния устройства
Измеритель-коммутатор автоматически передаёт данные о своём состоянии при каждом выходе на связь:
- Напряжение батареи — для контроля остаточной ёмкости
- Температура устройства — для контроля условий эксплуатации
- Счётчики импульсов — накопленные значения по каждому входу
Контроль состояния осуществляется через веб-интерфейс сервера ROSSMA NETS или другого совместимого сервера сети LoRaWAN.
¶ Признаки необходимости замены батареи
Обратите внимание на следующие признаки:
- Напряжение батареи снизилось до 3,0 В и ниже
- Увеличились интервалы между передачами данных
- Устройство перестало выходить на связь
При выявлении неработоспособности измерителя-коммутатора необходимо проверить напряжение батареи через сервер ROSSMA NETS или другой сервер сети LoRaWAN.
¶ Замена элемента питания
ВНИМАНИЕ: Замена элемента питания должна выполняться квалифицированным персоналом. Ремонт и техническое обслуживание измерителя-коммутатора потребителем не допускается!
Порядок замены батареи:
-
Подготовка:
- Отключите все подключённые кабели от измерителя-коммутатора (опционально, можно менять батарею без отключения кабелей)
- Для взрывозащищённого исполнения убедитесь в отсутствии взрывоопасной среды
-
Вскрытие корпуса:
- Отверните винты (4 шт.), фиксирующие крышку
- Аккуратно снимите крышку
-
Замена батареи:
- Отключите разъём батареи от печатной платы
- Извлеките старую батарею
- Установите новую батарею ER34615M/T (Fanso)
- Подключите разъём батареи к печатной плате (соблюдайте полярность!)
-
Закрытие корпуса:
- Проверьте состояние силиконового уплотнителя (при необходимости замените новым)
- Установите крышку и зафиксируйте винтами крест-накрест
-
Проверка работоспособности:
- Проверьте индикацию светодиодов (должны мигнуть)
- Дождитесь выхода устройства на связь (проверьте данные на сервере)
¶ Прошивки
¶ Основная прошивка (LR-IMPx6)
Версия: 2.0 (19.12.2024) — ⬇️ Скачать
Что нового в v2.0:
- Поддержка полного EEPROM: настройки частотного плана, времени выхода на связь
- Новая библиотека работы с импульсными входами (аналогично LR-485)
- Исправлена ошибка сброса значений счетчика
- Поддержка установки времени (программный таймер с дискретностью 20 сек)
- Возможность отправки времени в пакете текущих данных
- Статистика работы устройства с хранением в FRAM:
- Число пакетов с текущими данными
- Общее число пакетов
- Число входящих пакетов
- Число переотправок
- Число запусков и общее время наработки
¶ Прошивка для автономного использования (no pull)
Версия: 2.0-no-pull (19.12.2024) — ⬇️ Скачать
Особенности:
- Сниженное энергопотребление при замыкании входов
- Оптимизирована для автономного варианта использования
- Рекомендуется для устройств с батарейным питанием
Как обновить: Используйте ST-LINK программатор для прошивки через SWD интерфейс.
