¶ Описание устройства
Измеритель-коммутатор ROSSMA IIOT-AMS Dry contact VPM – представляет собой автономное устройство, оснащенное чувствительными элементами, предназначенное для контроля состояния, контроля положения клиновых и механических задвижек, с передачей полученных данных по беспроводной сети.
Рис. ROSSMA IIOT-AMS Dry contact VPM
Текущие данные передаются по беспроводной сети с заданной дискретностью (по умолчанию 1 раз в сутки), а также мгновенно при изменении состояния на входе. Считанные показания сохраняются в память измерителя-коммутатора и передаются при заданном, установленной дискретностью, сеансе связи с сетью LoRaWAN.
¶ Возможности
- Контроль состояния задвижек
- Работа от встроенного элемента питания
- Передача данных по беспроводной сети LoRaWAN/NB-IoT
- Мгновенная передача при изменении состояния
- Встроенный датчик температуры
- Автономная работа до 10 лет
¶ Технические характеристики
- Тип питания: 14 А/ч; 126 А/ч; 168 А/ч; DC 3.3v
- Период выхода на связь/время разряда батареи 14 А/ч: 1 мин./90 дней, 2 мин./180 дней, 10 мин./300 дней, 1 час./3 года 150 дней
- Диапазон рабочих температур: -55…+85°С
- Встроенный датчик температуры: да (отправка при каждом выходе на связь)
- Тип антенны: внутренняя
- Напряжение питания: встроенный элемент питания 3,6 В, емкость 14 А/ч, типоразмер: D
- Измерение заряда встроенной батареи: да (отправка при каждом выходе на связь)
- Размеры корпуса, мм: 80×75×55
- Крепление: стяжками и монтажные уши

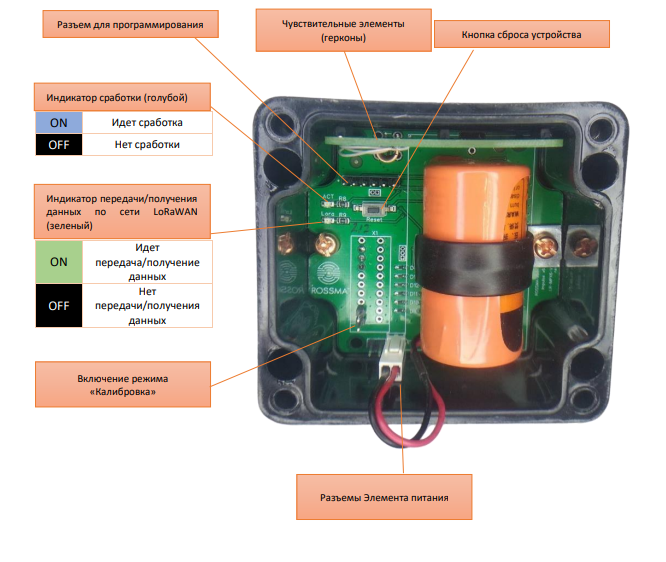

Рис. ROSSMA IIOT-AMS Dry contact VPM
¶ Индикация
На измерителе-коммутаторе расположены индикаторы АСТ (сработка), Lora (отправка/получение данных по сети LoRaWAN). На измерителе-коммутаторе установлена кнопка RESET – сброс устройства, при нажатии на которую происходит перезагрузка устройства.
¶ Первый запуск
ВНИМАНИЕ! Калибровка обязательна для правильной работы устройства. Без калибровки VPM не сможет корректно определять положение задвижки.
Подключение измерителя-коммутатора к питанию необходимо в следующем порядке:
- Смонтировать измеритель-коммутатор в соответствии с типом крепления на задвижку
- Отвернуть винты (4 шт), фиксирующие крышку на основании корпуса
- Снять крышку
- Установить задвижку в крайнее положение путем поворота колеса вправо или влево до упора
ВАЖНО! Перед включением питания убедитесь, что задвижка находится в крайнем положении (полностью открыта или полностью закрыта).
- Включить элемент питания
- Включить режим «Калибровки» путем установки джампера на контакты. При включенном режиме «калибровки» загорится индикация ACT
- Выполнить полный цикл открытия/закрытия задвижки, вернув ее в исходное положение (положение до установки перемычки)
- Выключить режим «калибровка» путем снятия джампера с контактов
- Проверить индикацию:
- Одна длинная индикация - калибровка успешна ✅
- Десять коротких индикаций + две длинных индикации - не совпадает число оборотов открытия-закрытия задвижки
- Десять коротких индикаций + три длинных индикации - не было сделано ни одного оборота
При ошибке калибровки: Повторите процедуру с шага 4. Убедитесь, что задвижка полностью проходит цикл открытия/закрытия.
- Закрыть крышку
СОВЕТ: Не закрывайте крышку до успешной калибровки! Это позволит быстро повторить процедуру при необходимости.
¶ Прошивки
¶ Прошивка LoRaValveMonitor (VPM)
Версия: 0.4.1d (02.07.2024) — ⬇️ Скачать
Для устройств: LR-IMPx6-V11 и LR-IMPx6-VPM-v1 с дополнительной платой с герконами.
Что нового в v0.4.1d:
- Доработан алгоритм определения вращения
- Изменен формат пакета
Замечание: Пауза между вращениями должна быть не менее 1 секунды.
Как обновить: Используйте ST-LINK программатор для прошивки через SWD интерфейс.
