¶ Описание устройства
Измеритель-коммутатор ROSSMA IIOT-AMS ESD автономный - представляет собой автономное устройство оснащенное чувствительными элементами, предназначенными для контроля за сохранностью статических объектов. Позволяет при нахождении на охраняемом оборудовании обеспечивать его сохранность за счет передачи сообщения о срабатывании чувствительных сенсоров, установленных в коммутаторе, реагирующих на попытку демонтажа или разрушения охраняемого статического оборудования.
ROSSMA IIOT-AMS ESD – представляет собой устройство оснащенное чувствительными элементами регистрирующими:
- наклоны корпуса на угол более 15 градусов;
- вибрацию и удар по корпусу устройства;
- вибрацию и удар по корпусу оборудования к которому прикреплен ROSSMA IIOT-AMS ESD при помощи пьезо-электрического датчика.

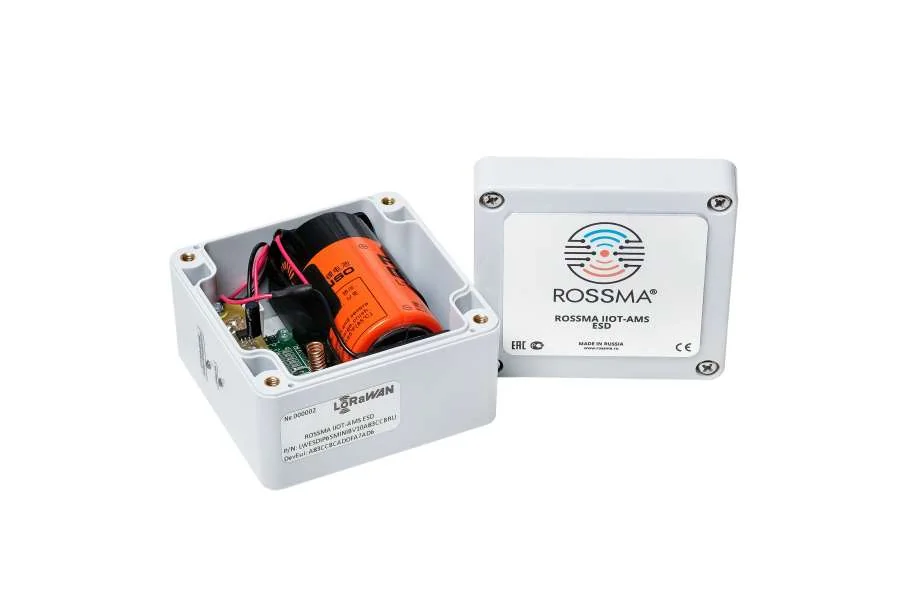

Рис. ROSSMA IIOT-AMS ESD
Регистрация датчика наклона корпуса по горизонтальной оси и регистрация датчиков вибрации и ударов по корпусу осуществляется постоянно. Период передачи данных может настраиваться от 1 минуты. По умолчанию изготовителем установлена дискретность передачи данных 1 раз в сутки. Передача данных осуществляется по заданному таймеру, который устанавливается во внутренней памяти измерителя-коммутатора.
¶ Возможности
Дополнительно возможно подключить к ROSSMA IIOT-AMS ESD внешние охранно-пожарные датчики следующих типов:
- Контактные – контроль открытия дверей, ворот, окон;
- Движения – обнаружение движения внутри охраняемой зоны (помещения, территории);
- Акустические – обнаружение разрушения остекленных конструкций;
- Вибрационные – обнаружение удара, повышенной вибрации в охраняемой зоне (стена, корпус оборудования, ограждение периметра, трубопроводы, мачты и т.п.);
- Индикатор протечки воды – обнаружение протечки при контакте устройства с жидкостью;
- Датчик утечки газа – обнаружение повышенной концентрации газов (метан, пропан, окись углерода и т.п.);
- Датчик наклона – реагирование на изменение положения охраняемого оборудования;
- Температурные датчики – обнаружение повышение температуры больше порогового;
- Дымовые датчики – обнаружение задымления в охраняемой зоне;
- Ручные извещатели (тревожные кнопки) – формирование тревожного сигнала вручную очевидцами (работниками, дежурным персоналом).
¶ Технические характеристики
- Состав до 6 чувствительных сенсоров (по умолчанию 3).
- Тип питания: 14 А/ч.
- Период выхода на связь/время разряда батареи 14 А/ч: 1 мин./90 дней, 2 мин./180 дней, 10 мин./300 дней, 1 час./3 года 150 дней
- Диапазон рабочих температур t,°С: -55…+85
- Встроенный датчик температуры: да (отправка при каждом выходе на связь)
- Тип антенны: внутренняя
- Напряжение питания: встроенный элемент питания 3,6 В, емкость 14 А/ч, типоразмер: D.
- Измерение заряда встроенной батареи: да (отправка при каждом выходе на связь)
- Размеры корпуса, мм: 82×80×55, 80×75×55 Ex.
- Крепление: непосредственно к датчику, стяжками к опоре, на DIN-рейку, настенное
- Класс устройства в сети LoRaWAN: A
- Активация в сети LoRaWAN: OTAA/ABP (настраивается), АВР – по умолчанию
- Выходная мощность передатчика: до 100 мВт (настраивается), по умолчанию 25 мВт
- Чувствительность: -138 dBm
- Дальность радиосвязи: до 5 км в городской застройке; до 15 км в сельской местности.
- Частотный план: EU-868/RU-868 (настраивается)
Рис. ROSSMA IIOT-AMS ESD
¶ Индикация

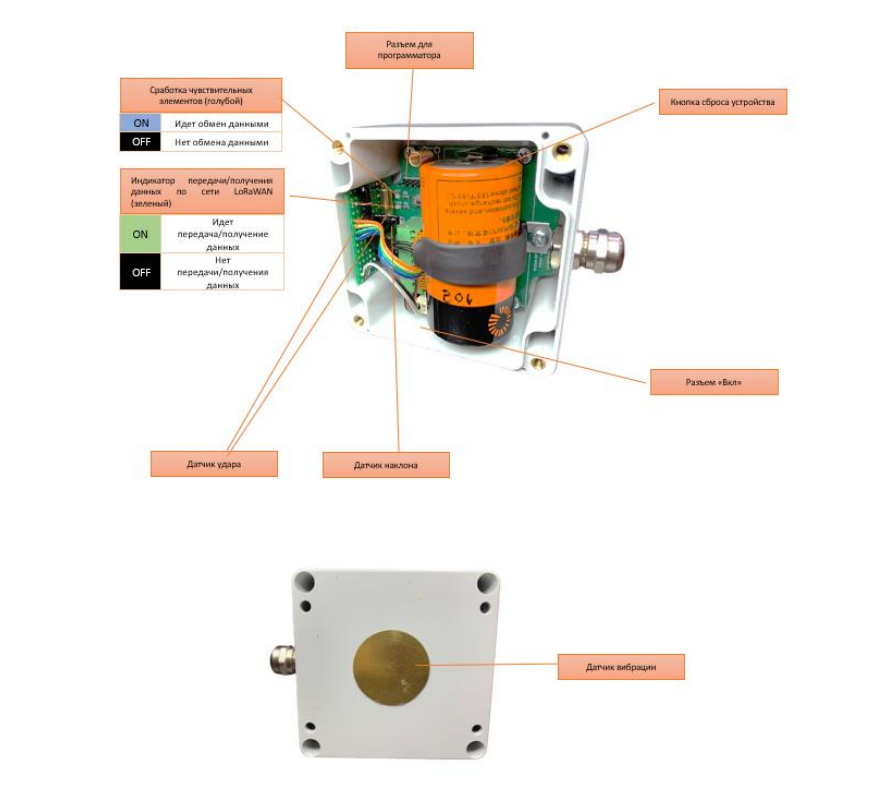

На измерителе-коммутаторе расположены индикаторы АСТ (сработка), Lora (отправка/получение данных по сети LoRaWAN). На измерителе-коммутаторе установлена кнопка RESET – сброс устройства, при нажатии на которую происходит перезагрузка устройства.
¶ Первый запуск
ВАЖНО: Для обеспечения правильного функционирования, установка и настройка измерителя-коммутатора должна осуществляться квалифицированным персоналом.
Подключение измерителя-коммутатора к питанию необходимо в следующем порядке:
- Смонтировать измеритель-коммутатор в соответствии с типом крепления
- Отвернуть винты (4 шт), фиксирующие крышку на основании корпуса
- Снять крышку
- Установить джампер на контакты включения
- Проверить индикацию светодиодов
- Зафиксировать крышку на основании корпуса при помощи винтов
Совет: После первого запуска устройство автоматически начнет регистрироваться в сети LoRaWAN. Убедитесь, что оно зарегистрировано на сервере ROSSMA NETS перед включением.
