¶ Описание устройства
Многоканальный измеритель-коммутатор ROSSMA IIOT-AMS ANALOG Ex X4 аналоговых (токовых, резистивных) сигналов с передачей данных по беспроводным LPWAN сетям стандартов LoRaWAN, NB-IoT. Данный коммутатор оснащается четырьмя аналоговыми входами.

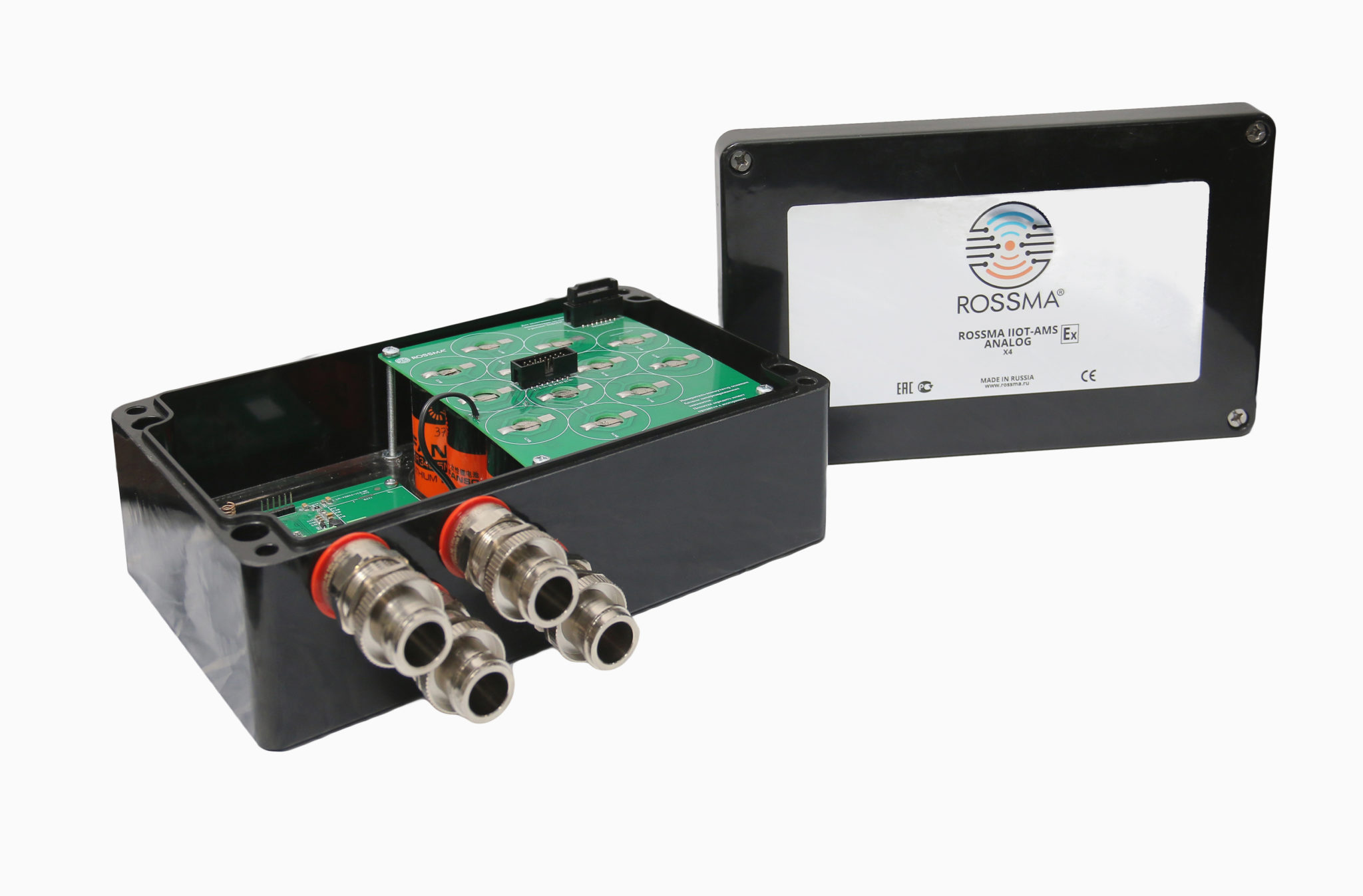

Рис. ROSSMA ANALOG X4 168 A/h LoRaWAN/NB-IoT
ВНИМАНИЕ: Измерители-коммутаторы оснащаются неперезаряжаемой литий-тионилхлоридной (LiSOCL₂) батареей ER34615M/T производства Fanso. Попытки зарядить батарею могут привести к возгоранию!
Взрывозащищенные модификации (Ex) имеют маркировку взрывозащиты 1Ex e IIC T4 Gb X и предназначены для работы во взрывоопасных зонах по ГОСТ Р 31610.0-2014. Степень защиты IP66.
Измеритель-коммутатор поддерживает два режима работы:
¶ ✅ Работа с активными КИП
Работа с контрольно-измерительными приборами, электрическое питание которых обеспечивается от внешнего источника питания.

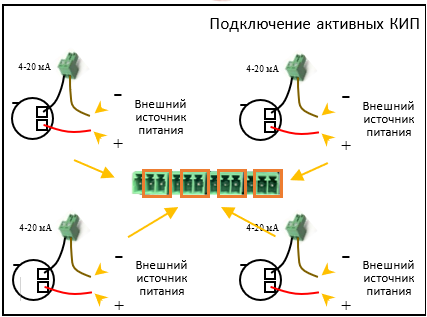

Рис. ROSSMA ANALOG X4 - активные КИП
¶ ✅ Работа с пассивными КИП
Работа с контрольно-измерительными приборами, электрическое питание которых обеспечивается от встроенного элемента питания измерителя-коммутатора.

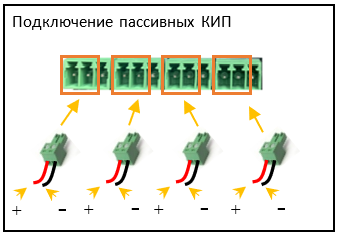

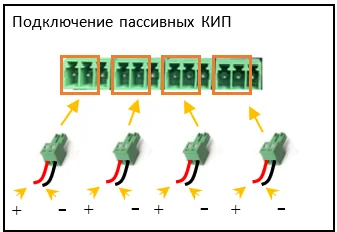

Рис. ROSSMA ANALOG X4 - пассивные КИП
¶ Технические характеристики
¶ Общие характеристики:
- Интерфейс подключения: токовая петля 4-20 мА либо резистивный pt1000, Ni1000, TK5000
- Количество входов: 4 (четыре)
- Диапазон рабочих температур t,°С: -55…+85
- Встроенный датчик температуры: да (отправка при каждом выходе на связь)
- Тип антенны: внутренняя
- Измерение заряда встроенной батареи: да (отправка при каждом выходе на связь)
- Крепление: стяжками к опоре, на DIN-рейку, настенное
Тип питания: Встроенный элемент питания 3,6 В, емкость 14 А/ч, типоразмер D
Срок службы батареи:
| Интервал передачи | Срок службы |
|---|---|
| 1 мин | ~90 дней |
| 2 мин | ~180 дней |
| 10 мин | ~300 дней |
| 1 час | ~3 года 150 дней |
| 24 часа (1 раз в сутки) | ~10 лет |
Размеры корпуса: 220×120×90 мм
Применение: Стандартные условия эксплуатации, частая передача данных
Максимальное количество пакетов: 40 000 ± 10%
Тип питания: Встроенный блок элементов питания 3,6 В, емкость 126 А/ч
Срок службы батареи:
| Интервал передачи | Срок службы |
|---|---|
| 1 мин | ~2 года |
| 2 мин | ~4 года |
| 10 мин | ~7 лет |
| 1 час | ~10 лет* |
| 24 часа (1 раз в сутки) | ~10 лет* |
Размеры корпуса: 220×120×90 мм
Применение: Труднодоступные места, редкая замена батареи
Максимальное количество пакетов: 360 000 ± 10%
Тип питания: Встроенный блок элементов питания 3,6 В, емкость 168 А/ч
Срок службы батареи:
| Интервал передачи | Срок службы |
|---|---|
| 1 мин | ~3 года |
| 2 мин | ~6 лет |
| 10 мин | ~10 лет* |
| 1 час | ~10 лет* |
| 24 часа (1 раз в сутки) | ~10 лет* |
Размеры корпуса: 260×160×90 мм
Применение: Критически важные объекты, максимальный срок автономной работы
Максимальное количество пакетов: 480 000 ± 10%
Тип питания: Внешний источник постоянного тока от 3,3 В
Срок службы: Не ограничен (зависит от источника питания)
Размеры корпуса: 220×120×90 мм
Применение: Объекты с доступным электропитанием, непрерывная работа
Тип питания: Сеть переменного тока 220 В (модификация PWR)
Срок службы: Не ограничен
Размеры корпуса: 220×120×90 мм
Применение: Промышленные объекты с электропитанием
* Максимальный срок службы литий-тионил-хлоридных батарей ограничен 10 годами из-за естественного саморазряда, независимо от емкости.
¶ Возможности
- Коммутатор стандартной комплектации оснащен 4 (четырьмя) входами
- Настраиваемая дискретность измерения от 1 раза/мин
- Возможность принудительного замера
- Обеспечивает работу как с активными (находящимися под внешним питанием), так и с пассивными (запитывающимися непосредственно от коммутатора ROSSMA IIOT-AMS Analog Ex) контрольно-измерительными приборами (КИП)
¶ Индикация

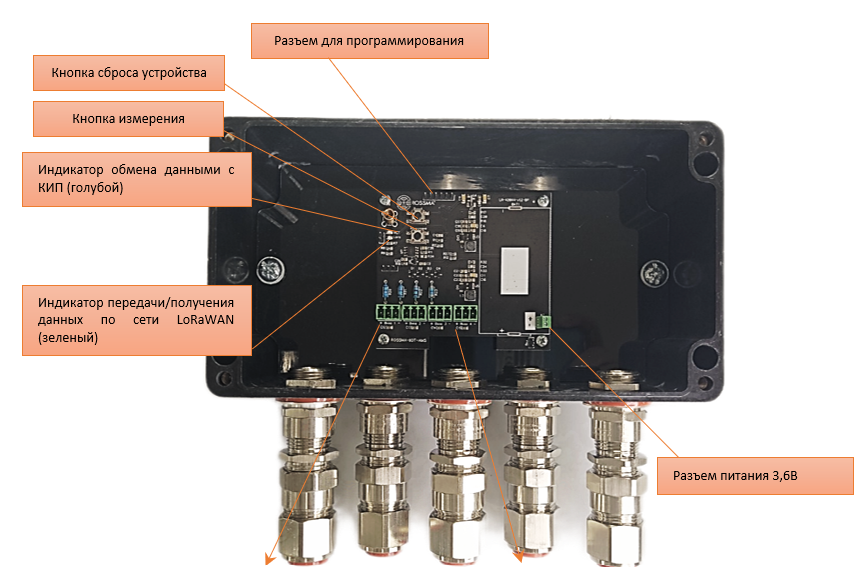

На печатной плате измерителя-коммутатора ROSSMA IIOT-AMS ANALOG расположены индикаторы:
- АСТ - получение данных от датчика
- LORA - отправка/получение данных по беспроводной сети
- DC/DC - индикатор запуска подачи электропитания от измерителя-коммутатора контрольно-измерительному прибору
- Sensor - питание
¶ Управление
На печатной плате измерителя-коммутатора ROSSMA IIOT-AMS ANALOG установлены две кнопки:
- RESET – сброс устройства
- BUTTON (Sample) – при нажатии измеритель-коммутатор начинает выполнять замер и отправку данных по беспроводной сети
Рис. ROSSMA ANALOG X4
¶ Конфигурирование и программирование коммутатора
¶ Физическая настройка ПО
Программирование измерителя-коммутатора осуществляется с помощью программатора, через разъем программирования, расположенный на материнской плате.
¶ Удалённая настройка ПО
Настройка параметров работы измерителя-коммутатора осуществляется при помощи Конфигуратора ROSSMA.
¶ Дополнительная информация
- Монтаж устройств — инструкции по установке
- Замена элемента питания — замена батареи
- Протоколы обмена и команды — команды управления и форматы данных
- Конфигуратор ROSSMA — настройка устройств
- Устранение неполадок — диагностика и решение проблем
